Требования к векторным макетам трафаретов

Общие требования

• Форматы: Corel Draw до версии X8 (.cdr),  Adobe Illustrator до версии CC 2017 (.eps, .ai), PDF (при условии экспорта из CorelDraw, Adobe Ilustrator или иного векторного редактора).
Форматы других векторных редакторов также поддерживаются, но требуют предварительного ознакомления.
• Масштаб объектов и макета в целом 1:1.
• Все шрифты, обводки и символы должны быть переведены в кривые.
• Все кривые объектов в макете должны быть замкнуты.
• Отсутствие
- растровых изображений внутри векторного макета;
- заливок;
- наложений контуров друг на друга и двойных линий, пересечений.
- заблокированных объектов, нескольких слоёв и посторонних элементов, не являющимися частью макета.
• Изображения и текст должны иметь трафаретный вид. То есть вырезаться без потери частей.
• Минимальная ширина перемычек - 2 мм.
• Минимальная высота букв и цифр - 10 мм

При изготовлении макета для трафаретов с текстом можно пойти двумя путями:
1 - использовать специальные трафаретные шрифты;
2 - доработать надпись, сделанную произвольным шрифтом, до трафаретного вида.

Первый путь проще, так как для сквозной вырубки текста шрифтов придумано немало. Их особенностью является наличие перемычек в каждом символе. Это позволяет вырезать сквозной текст без потерь элементов букв и цифр.
Плюс при макетировании не нужно задумываться, подойдет данный шрифт именно для трафарета или нет.
Трафаретные шрифты можно скачать на множетстве как русскоязычных так и англоязычных сайтов.
Обратите внимание: для коммерческого использования шрифт необходимо приобрести.

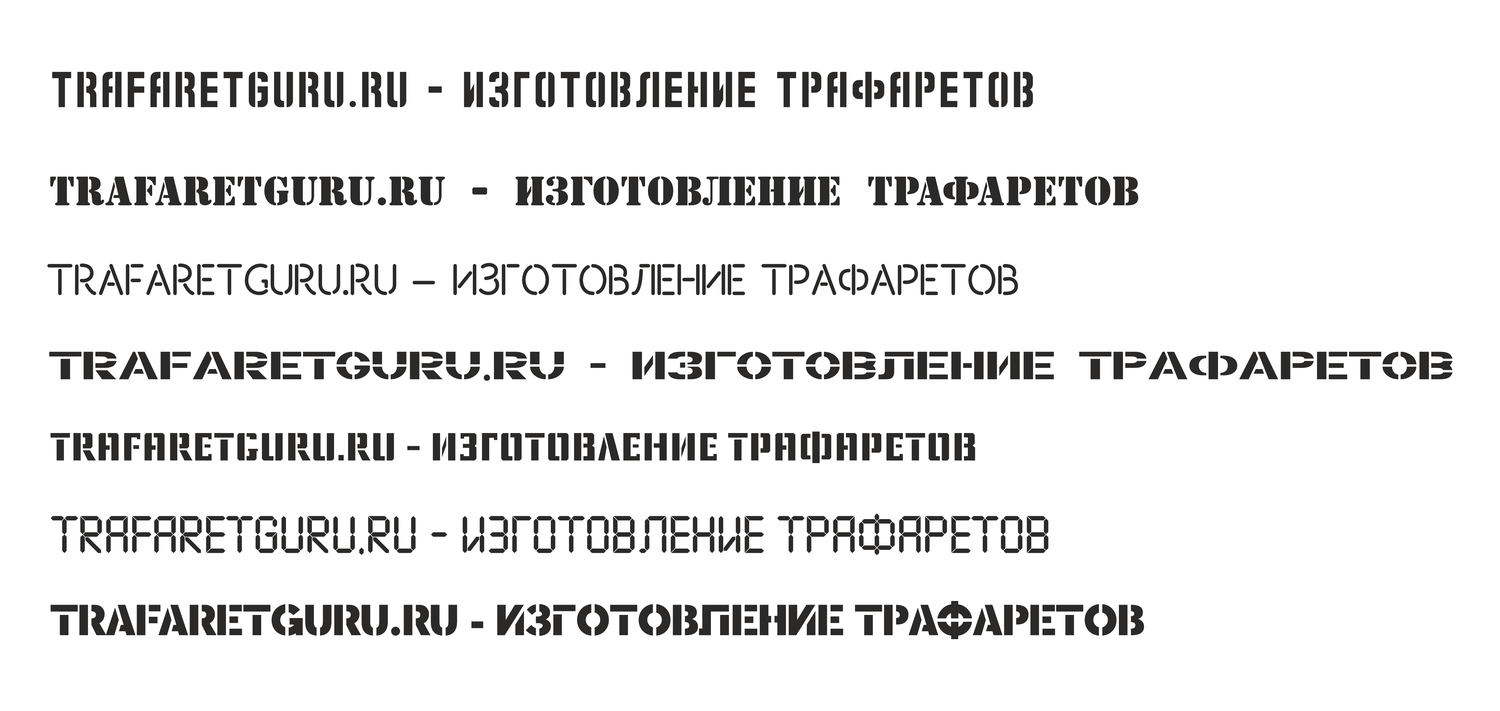

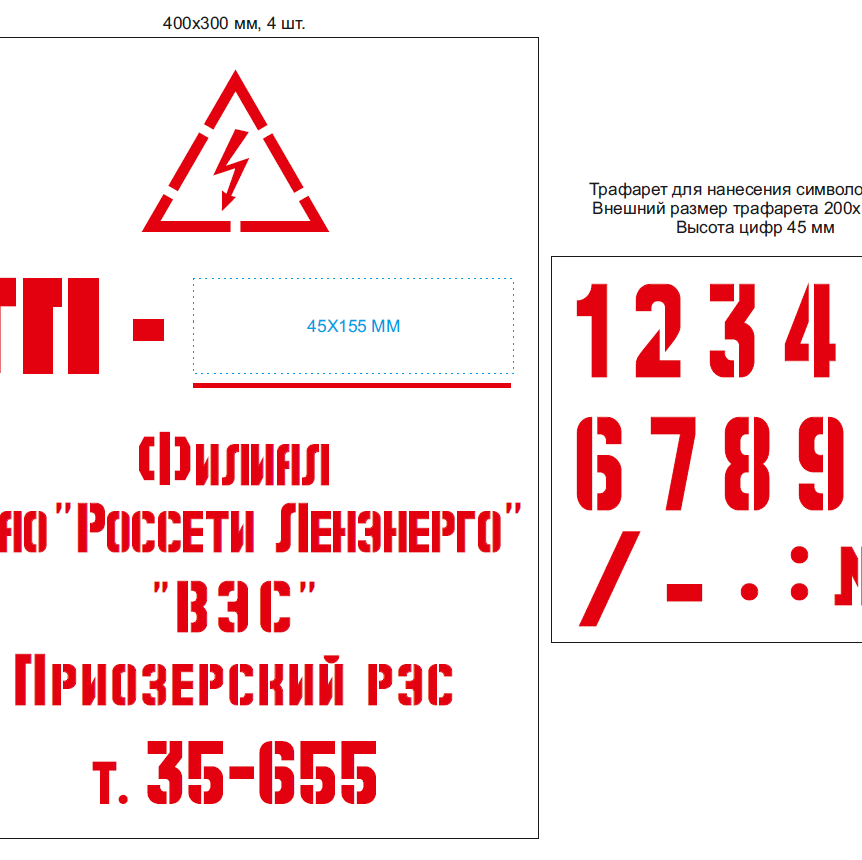

Примеры трафаретных шрифтов

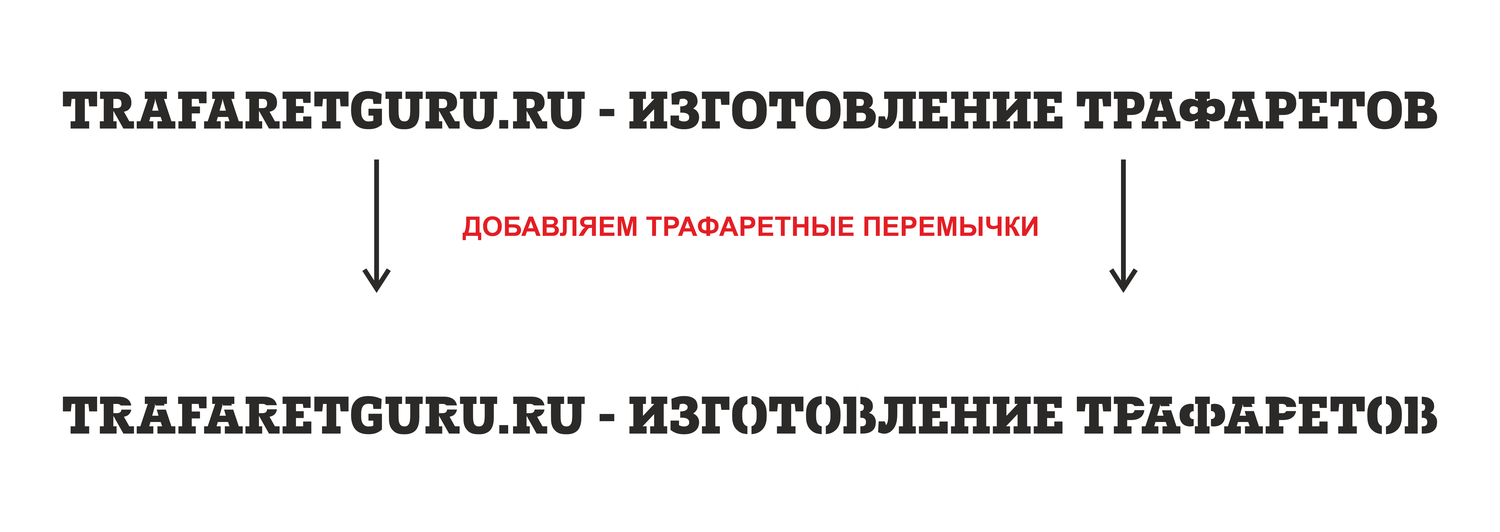

Второй путь чуть сложнее, но позволяет использовать практически бесконечное количество шрифтов.
Суть в том, что в каждый символ надписи добавляется перемычка. После чего символ становится трафаретным.
Если вы хотите сделать надпись оригинальным шрифтом, то это именно то, что вам нужно.
Обратите внимание: минимальная толщина перемычек - 2 мм.

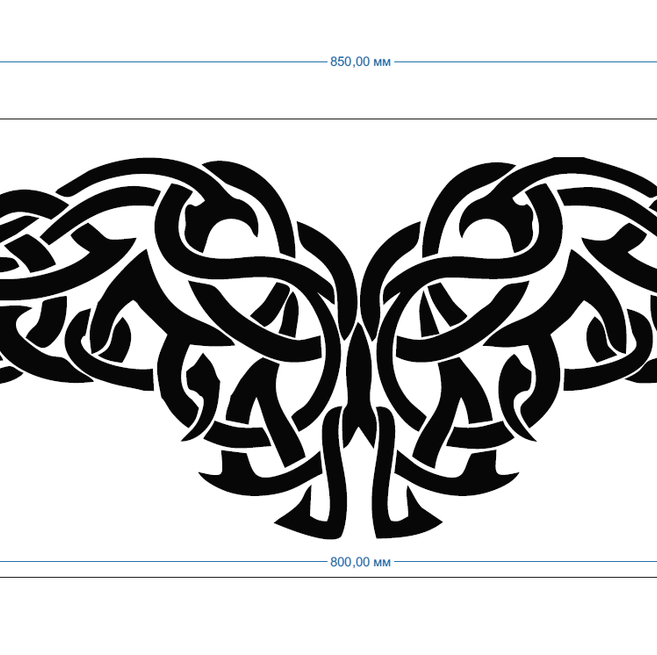

Этот пункт во многом схож с трафаретными шрифтами.

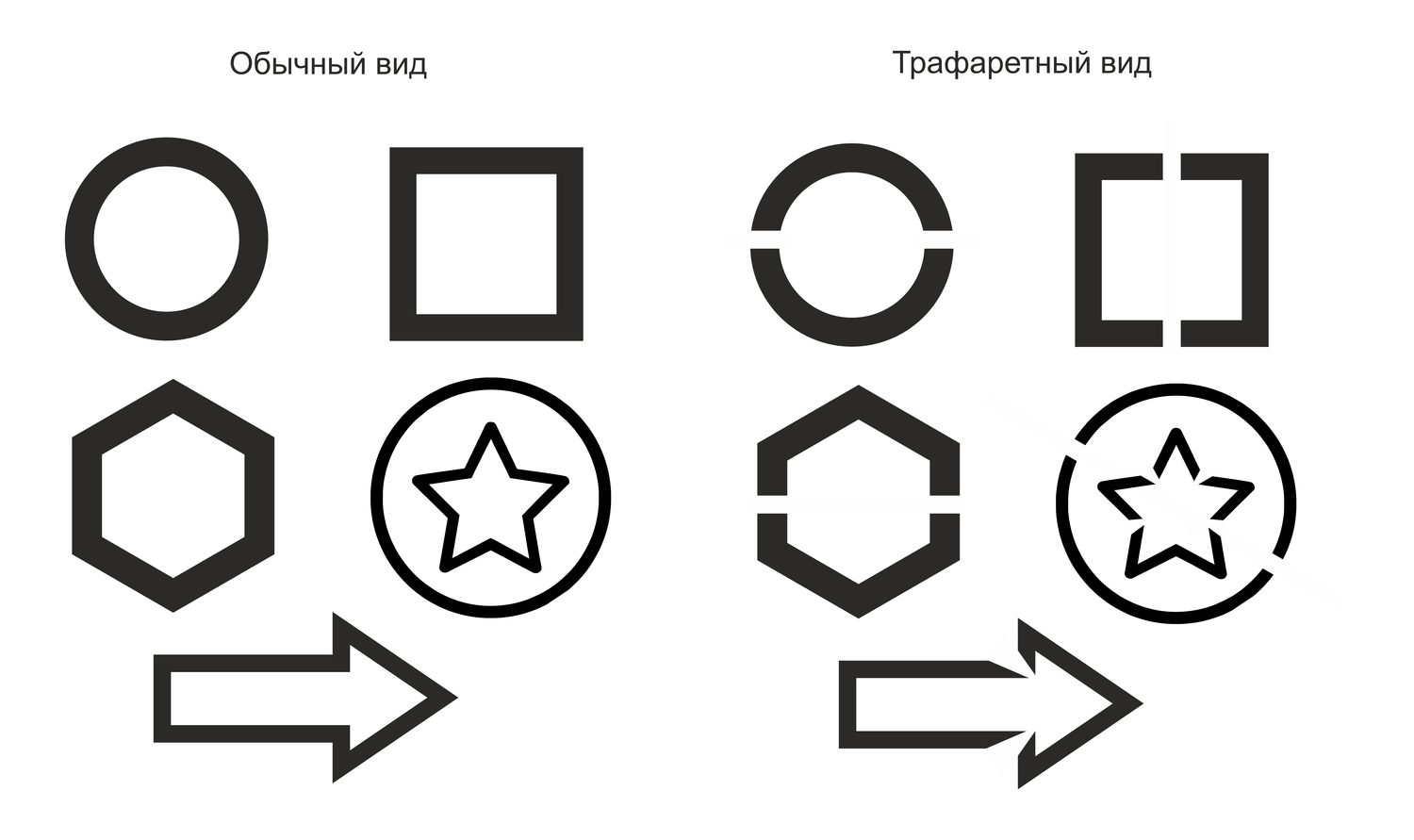

Любой графический элемент трафаретного макета должен быть отрисован так, чтобы при сквозной резке все элменты макета остались в конечном изделии, то есть в трафарете.
Наже показаны примеры того, как делать нужно и как делать точно не надо.

Для удобного нанесения краски через трафарет основная графическая часть должна быть отделена от внешнего контура.
Это расстояние всегда индивидуально и зависит от: размера трафарета, типа используемой краски (балончик, эмульсия и т.д.) и иных условий эксплуатации конкретного трафарета.
По нашему мнению допустимый минимальный отступ - 20 мм, меньше делать не рекомендуем - есть риск нанести краску не там, где вы хотите.
Наши специалисты порекомендуют размеры отступов после ознакомления с макетом или техническим заданием на отрисовку макета.

ТРЕБОВАНИЯ К МАКЕТАМ

ОСОБЕННОСТИ ТРАФАРЕТНЫХ МАКЕТОВ

ТРАФАРЕТНЫЕ ШРИФТЫ

ГРАФИЧЕСКИЕ ЭЛЕМЕНТЫ ТРАФАРЕТА

ОТСТУПЫ ОТ КРАЁВ

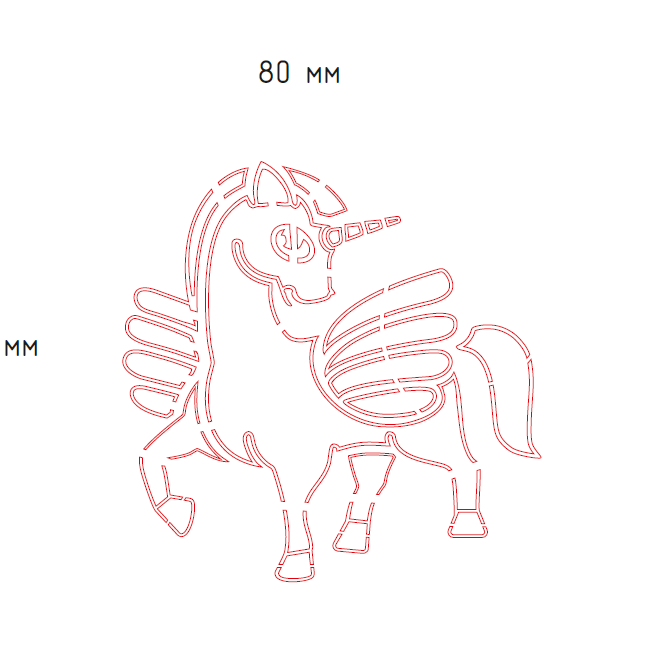

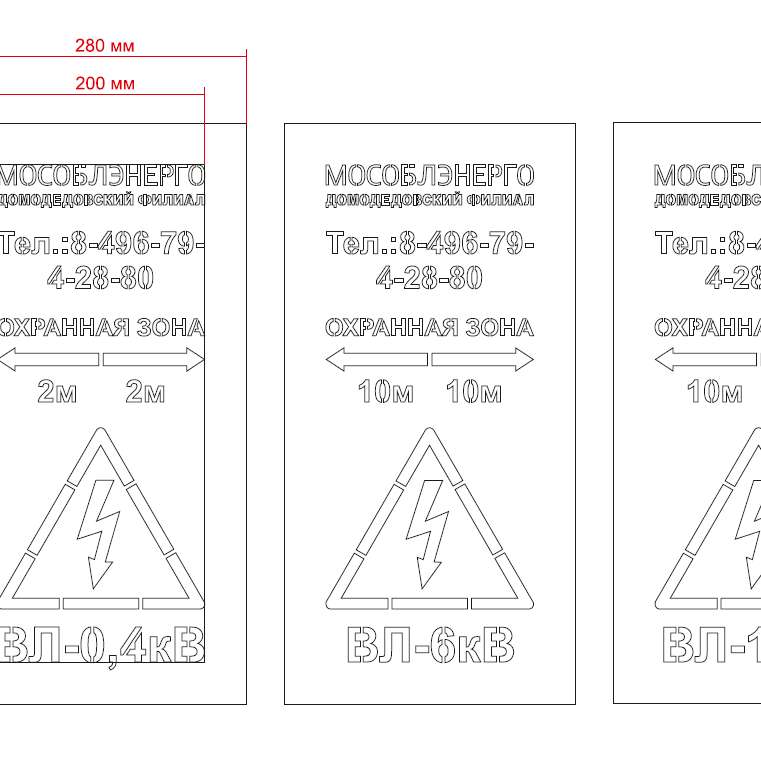

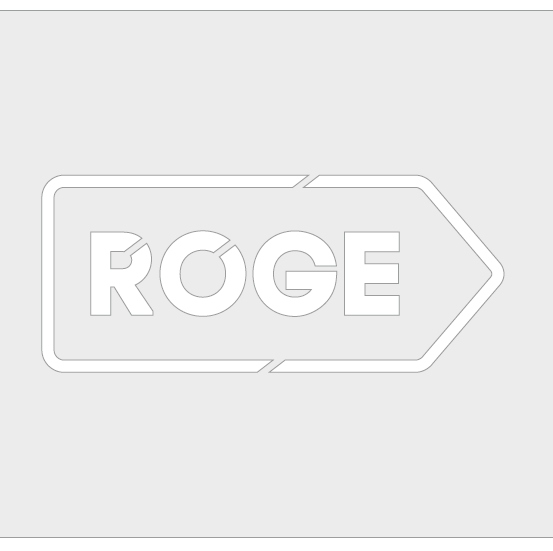

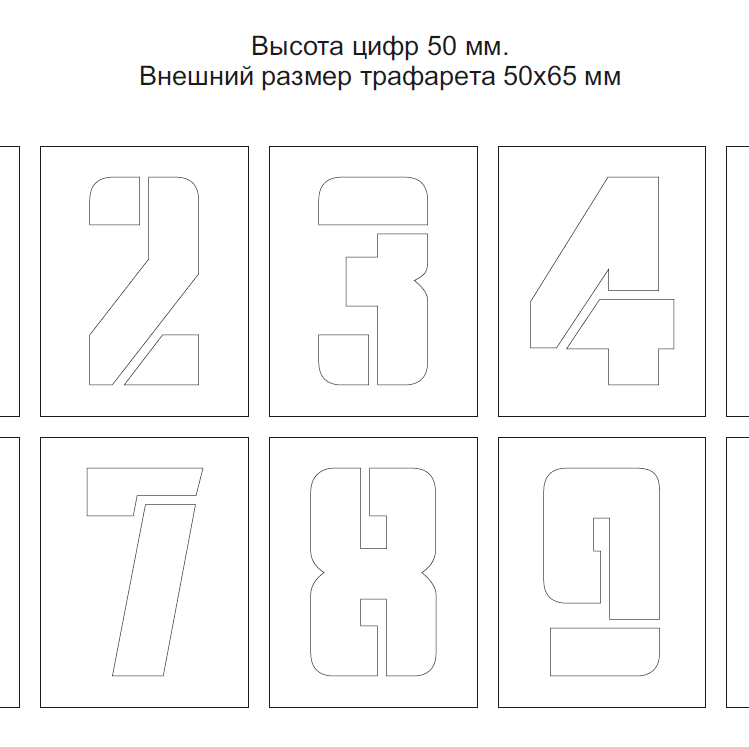

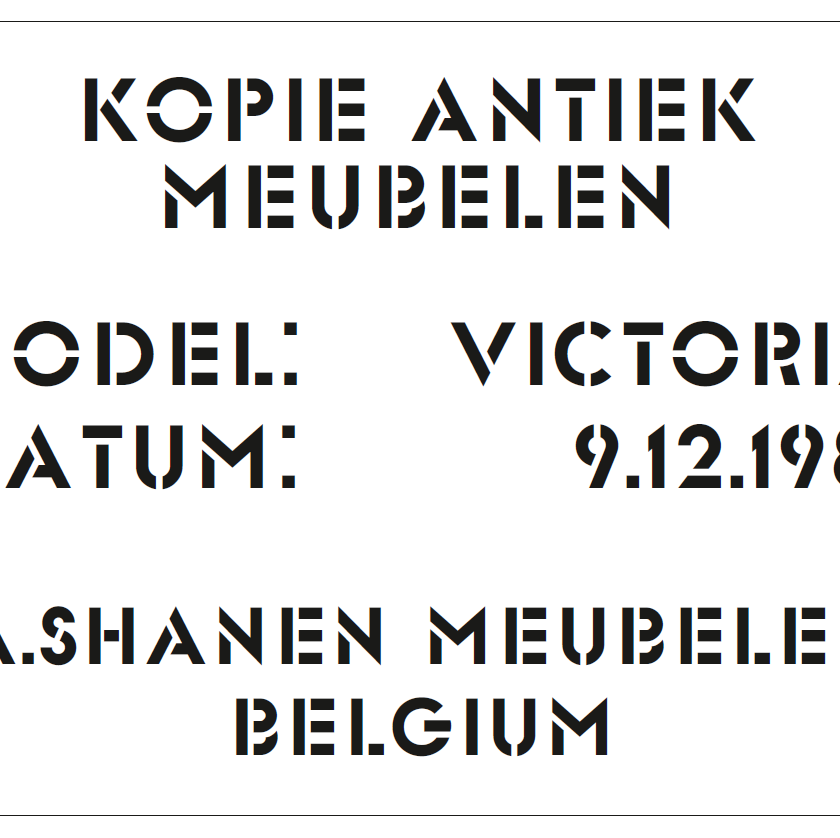

ПРИМЕРЫ МАКЕТОВ
